NEWS
涂层体系设计选择
△ 防腐涂届体系的耐久性
耐久性应用根据结构破坏可能产生的后果和技术经济可行性来决定。产品的后果包括危及人的生命、造成经济损失和产生社会影响等方面。
防腐涂层体系的耐久性按ISO12944定义的三个范围：
①低耐久性（L） 2~5年、
②中耐久性(M) 5-15年
③高耐久性（H） 15年以上
很多涂层体系实际使用已超过25年。
在防腐行业曾流行“一比五”的说法,即首次防腐少花的投资,要多花五倍的费用来用于构筑物防腐,费用是指构筑物使用的全部防腐费用。可见首次防腐的重更性。
△ 干摸厚度

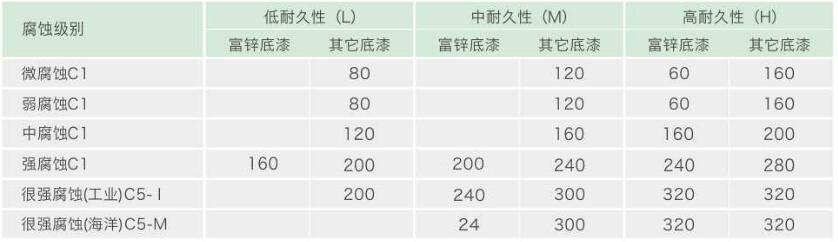

干膜厚度根据腐蚀环境和使用寿命来确定,参考IS012944推荐的大气腐蚀环境等级,耐久性要求,涂层体系干厚度(μm)列于下表：
水中和土壤中涂屈厚度谱考网蚀强度选择。
通常增加涂层厚度可提高屏敲性图,延长涂层体系的寿命。
△ 涂层体系选择
涂屈体系在确定腐性环境和设计寿命的情况下进行选择，一般由底漆、中间漆和面漆组成。也可简化到由一种涂料组成。
防锈底漆应具有良好的附着力和防锈性能,底漆选用除了考虑防锈性能以外,必须考虑采用的表面处理方法,尤其量新建钢结构防锈底漆至关重要。
建议:首选有阴极保护性的富钟底漆涂层:采用唯射除锈的表面处理方法:尽量选用环氧防锈底漆。
中间漆主要是墙加厚度,提高屏蔽性能。通常底漆面漆的厚度不宜太厚,总干膜厚度150μm以上时考虑选用中间漆。比较常用的是环氧云铁中间漆。
面漆应具有耐腐蚀性和装饰性。可简学分为外用和内用。外用即在户外等,也可选丙烯酸等面漆,环氧面漆可作为没有耐紫外线要求时普遍采用的面漆。
- 上一篇：腐蚀环境的分类有哪些？
- 下一篇：配套体系推荐
