NEWS
水性环氧富锌底漆在防腐应用方面有何优势？
水性环氧富锌底漆用于中等至严酷工业腐蚀环境的新建钢结构表面，可作为底漆。也可在维修配套中使用。可涂装于各类钢结构、桥梁工程、海洋工程、港口码头、管道、建筑、石化、市政工程等，作为底漆发挥强效的防腐作用。水性环氧富锌底漆适合用于钢材、铸铁等表面，不适合用于不锈钢、铝合金、铝材和镀锌钢材表面。
▍粤马水性环氧富锌底漆产品特点
水性环保
涂料以水为稀释剂，对环境无污染，对健康无危害，属于环保型高性能涂料。
防腐优异
水性环氧富锌底漆具有优异的防腐防锈特性，锌粉提供阴极保护，电化学防腐作用。
抗闪锈性
水性涂装过程中，钢材表面不会出现闪锈或锈蚀。
强附着力
涂层对基材的附着力强，粘附牢固，漆膜不脱落。
耐盐雾性
水性环氧富锌底漆耐盐雾性强，可保证长久的防腐保护。
机械性能
漆膜机械性能好，耐冲击强度、柔韧性、硬度符合产品标准。

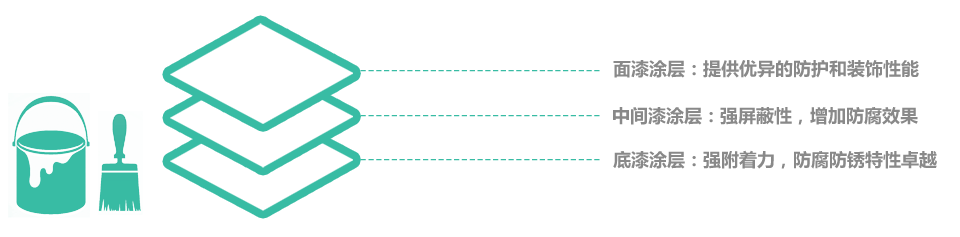

▍常用配套体系
参考如下：
| 涂层 | 产品 | 涂装道数 | 每道膜厚（μm） | 总膜厚（μm） |
| 底漆 | 水性环氧富锌底漆 | 1 | 70 | 70 |
| 中间漆 | 水性环氧云铁中间漆 | 2 | 75 | 150 |
| 面漆 | 水性聚氨酯漆/水性氟碳面漆 | 2 | 30 | 60 |
施工时需要注意基材表面要彻底除去油污、铁锈、氧化皮，进行喷砂或抛丸处理，达到除锈等级Sa2.5级标准，粗糙度达到30-70μm；也可采用手工除锈达到除锈标准St3级，粗糙度达到30-70μm。表面处理完成后，需在4小时内涂装底漆，防止基材再次生锈。
| 涂覆方式 | 稀释剂用量 | 喷嘴直径 | 喷嘴压力 |
| 无气喷涂 | 0-5% | 0.18~0.38mm | 12~15Mpa |
| 空气喷涂 | 5-15% | 1.3~1.5mm | 0.4~0.6Mpa |
| 辊涂/刷涂 | 0-10% | —— | —— |
粤马水性环氧富锌底漆是一种环保型水性涂料，可替代传统的溶剂型环氧富锌底漆。该漆采用进口原料，结合先进工艺研制而成，具有干燥快、易施工，涂膜坚韧、不闪蚀，强度高等优点，与水性环氧中涂漆和水性聚氨酯面漆配套使用，组成的复层涂料耐酸性、耐碱性、耐水性、耐盐水性、耐盐雾性优秀。
- 上一篇：不同腐蚀环境条件下的工业防腐配套方案
- 下一篇：没有了
